1. Визначення шлангових з'єднань, кінцевий шланг залежить від використання гумових шлангів, таких як газ, паливо, харчові продукти, хімікати, фармацевтичні препарати, печі та офшорні зони тощо. Звичайно з колючкою з різною обтискною системою, щоб укусити гумовий шланг, з'єднувальне з'єднання кінця має фланець до фланця, жіночий до чоловічого.
2. Різний стандарт шлангової муфти
● Стандарт CEN / TS 16650: 2014: це серія для бензинових, масляних і змащувальних муфт. Він застосовується до зчеплень, які були розроблені в першу чергу для заправки літаків та інших загальних цілей. Розмір муфти має 2 ”, 2 1/2”, 3 ”та 4”, звичайні розміри з ребристими хвостами. 1 - хвостовий кінець, 2 - з'єднувальна гайка, 3 - гвинтова підкладка, 4 - хвостовий кінець з жіночим.
● Стандарт EN 14423 / DIN 2826: це шлангові зчіпні пристрої, призначені для використання з паровими шлангами, призначеними для тисків до 18 бар, що використовуються з номінальними розмірами від DN 15 до DN 50 парових і гарячих вод. a є кінцевим з'єднувачем, b - хвостовим кінцем, 1 - фітинг хвостового кінця, 2 - затискним, 3 - шестигранним головкою, 4 - шестигранною гайкою, 5 - з'єднувачем.
Типи парового зчеплення затискного шланга:
 |  |
| Фланець зі скріпленим затиском | Фланець зварного отвору |
 |  |
| Шарнірна гайка з прокладкою | Конічні чоловічі нитки |
Типи сполучення пари:
Розмір з'єднувальних патрубків шланга (EN 14423)
Конструкція затиску згідно DIN2826
● BS EN 14424-2013 Стандартний для шлангових з'єднань з навинчивающимися наконечниками, які призначені для гумових та термопластичних шлангів для використання з легкозаймистими та легкозаймистими рідинами або газами, наприклад, шлангом для видачі палива, шлангом для рідкого газу (LPG), шлангами цистерн , шланги для хімічних речовин тощо, покриті номінальні розміри - від DN 13 до DN 40.

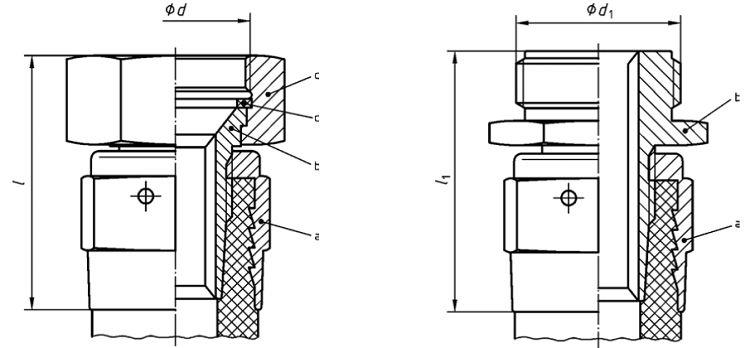

Наконечники типу G з внутрішнім різьбленням і зовнішнім різьбленням, a є обоймою, b - жіноча / чоловіча з'єднувальна частина, c - гайка, d - різьбова прокладка.
Як показали фотографії:
Складання шлангової муфти здійснюється загвинчуванням втулкою, що кусає шланг шляхом узгодження штуцера.
 |  |
| Наконечник d2 є внутрішньою різьбою |
 |  |
Види шлангів
3. Матеріал шлангової муфти - латунь HPb59-1, нержавіюча сталь AISI 316, вуглецева сталь 1020.
