Категорія продукту: Гідромонтажні адаптери JIC для підключення труб до живильної рідини
Стандарт продукту: ISO 8434-2, SAE J514.
Матеріал: вуглецева сталь, нержавіюча сталь або мідний сплав.
Кінець трубки JIC до інших кінцевих з'єднань: Бланк ущільнення BSP типу E, G, H, фітинги серії ISO 6149, фітинги JIS B2351, арматури ISO 11926 та SAE J1926 ORB, арматура DIN 3852 та ISO 1179, арматура ISO 9974 тощо.

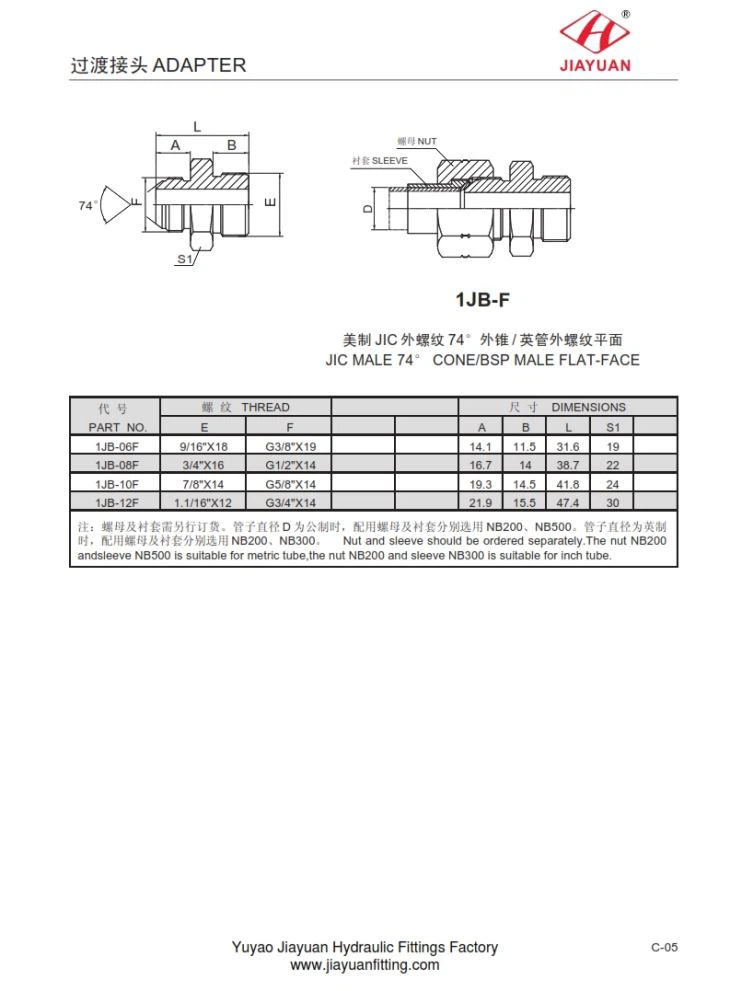

1JB-F JIC MALE 74 ° CONE / BSP MALE FLAT-FACE Таблиця розмірів наступним чином:
ПАР Т НІ . | ТРИ Д | РОЗМІР S | |||||
Е | Ж | А | Б | L | S 1 | ||
1JB-06 F | 9/16 "X1 8 | G3 / 8 "X1 9 | 14. 1 | 11. 5 | 31. 6 | 1 9 | |
1JB-08 F | 3/4 "X1 6 | G1 / 2 "X1 4 | 16. 7 | 1 4 | 38. 7 | 2 2 | |
1JB-10 F | 7/8 "X1 4 | G5 / 8 "X1 4 | 19. 3 | 14. 5 | 41. 8 | 2 4 | |
1JB-12 F | 1.1 / 16 "X1 2 | G3 / 4 "X1 4 | 21. 9 | 15. 5 | 47. 4 | 3 0 | |
