Гідравлічні перехідники - це один з типів гідравлічних фітингів для з'єднання гідравлічних трубок, гідравлічного шлангового вузла та фітингових фітингів. Існують різні назви, такі як гідравлічні адаптери (Великобританія), гідравлічні фітинги (найпопулярніші), гідравлічні з'єднувачі тощо.
Типи гідравлічних адаптерів з різними стандартами, як показано нижче:
Американські стандарти SAE, такі як SAE J514, SAE J1453, SAE J518 тощо, різьбові фітинги SAE з гідравлічною трубкою, адаптери для труб, фланцеві адаптери, фітинги для труб.
Японська стандартна різьбова різьба JIS B2351 дюйма та метрична різьбова арматура JIS B8363 та адаптери для гідравлічних шлангових вузлів.
Британські стандарти BS 5200, гідравлічні адаптери та з'єднувачі з різьбленням BSP.
Німецький стандарт DIN 2353,Метричні фітинги для стиснення трубз ріжучим кільцем, невідблискними метричними фітингами та муфтами.
Jiayuan - провідний професійний виробник фітингів для гідравлічних адаптерів, ми пропонуємо різні стандарти та розміри на замовлення, такі як гідравлічні шлангові адаптери, метричні гідравлічні адаптери, гідравлічні адаптери sae, саєві фланцеві адаптери, перехідні адаптери один до одного JIC, metric, npt, orfs , від чоловіка до жінки тощо
Цзяюань робить значний прогрес у галузі управління якістю та технології автоматизації виробництва, прагне взяти на себе провід у галузі гідравлічної арматури. Ми суворо контролюємо якість продукції від матеріалу до готової продукції відповідно до ISO 9001, звіту PPAP, включаючи звіт про хімічний склад матеріалу, перевірку розмірів, випробування сольовим розпиленням, випробування під тиском, випробування на крутний момент та звіт про чистоту тощо
Наша продукція використовується в різному промисловому обладнанні, наприклад, в інженерних будівельних машинах, сільськогосподарському обладнанні, комерційних транспортних засобах, нафтохімічному обладнанні, морському суднобудуванні тощо. Наша продукція експортується до Німеччини, Японії, Великобританії, Італії, Канади, Росії, Бразилії тощо.
Якщо у вас є запит, будь ласка, зв'яжіться з нами.
jyray@72338.com
Різні стандартні розміри гідравлічного адаптера JIC, ORFS, SAE-фланець, DIN, JIS наступним чином:

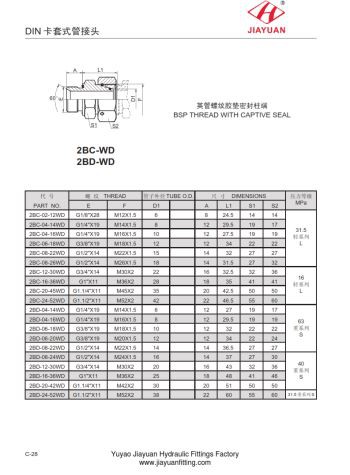

DIN 2353 24 ° кінець конуса (DIN 3861 / ISO 8434-1) розмір арматури компресійної трубки
TубеO.D. | ||||||
Розмір | T1 | Ø D3мм | Ø D4мм | Ø D5мм | L1мм | L2мм |
04-LL | M08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M12×1.5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M16×1.5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M16×1.5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M20×1.5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
24 ° DKO поворотний з'єднувач (DIN 3865 / DIN EN ISO 8434-4) розмір арматури компресійної трубки
TубеO.D. | Ø D5мм | |||
Розмір | T | Ø D2мм | Ч.readспівпрацяreдіаметр | SWмм |
06-L | M12×1.5 | 5.5 | 10.38 | 14 |
08-L | M14×1.5 | 7.5 | 12.38 | 17 |
10-L | M16×1.5 | 9.7 | 14.38 | 19 |
12-L | M18×1.5 | 11.7 | 16.38 | 22 |
15-L | M22×1.5 | 14.7 | 20.38 | 27 |
18-L | M26×1.5 | 17.7 | 24.38 | 32 |
22-L | M30×2.0 | 21.7 | 27.84 | 36 |
28-L | M36×2.0 | 27.7 | 33.84 | 41 |
35-L | M45×2.0 | 34.5 | 42.84 | 50 |
42-L | M52×2.0 | 41.5 | 49.84 | 60 |
06-S | M14×1.5 | 5.5 | 12.38 | 17 |
08-S | M16×1.5 | 7.5 | 14.38 | 19 |
10-S | M18×1.5 | 9.7 | 16.38 | 22 |
12-S | M20×1.5 | 11.7 | 18.38 | 24 |
14-S | M22×1.5 | 13.5 | 20.38 | 27 |
16-S | M24×1.5 | 15.5 | 22.38 | 30 |
20-S | M30×2.0 | 19.5 | 29.84 | 36 |
25-S | M36×2.0 | 24.5 | 33.84 | 46 |
30-S | M42×2.0 | 29.5 | 39.84 | 50 |
38-S | M52×2.0 | 37.5 | 49.84 | 60 |
Кінцеві фітинги гідравлічної трубки ORFS (ISO 8434-3 / SAE J1453) / розміри
Ø D5 Розмір | TубеO.D. | Т UN / UNF | T МайоргоreadØ мм | Ø D3мм | |
дюйм | мм | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Розміри поворотного з'єднувача гідравлічних фітингів ORFS (ISO 8434-3 / SAE J1453)
Розмір | TубеO.D. | Т UN / UNF | Ø D5 Ч.readспівпрацяrе діаметр мм | SWмм | Ø D2мм | |
дюйм | мм | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16,3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8,1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Чоловічі розміри гідравлічної арматури JIC з відкидними трубами (ISO 8434-2 / SAE J514)
Розмір | TубеO.D. | Т UN / UNF | T МайоргоreadØ мм | Ø D1мм | |
дюйм | мм | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Розміри поворотного з'єднувача гідравлічних фітингів JIC (ISO 8434-2 / SAE J514)
Розмір | TубеO.D. | Т UN / UNF | SWмм | Ø D5 Ч.readспівпрацяrе діаметр мм | Ø D2мм | |
дюйм | мм | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Чоловічий гідравлічний адаптер, розмір кінці конуса 60 ° (ISO / DIS 8434-6)
Розмір | T BSPP | D2 мм | D3 мм | L1 мм | T1 | T2 BSPP | |
BSPT | NPT (F) | ||||||
02 | G1/8A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G1/4A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G3/8A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G1/2A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G5/8A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G3/4A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G1 1/4A | 28.6 | 36.8 | 22 | 1 1/4 | 3/4 1 1 1/4 | |
24 | G1 1/2A | 33.3 | 42.7 | 22 | 1 1/2 | 1 1 1/4 1 1/2 | |
32 | G2 A | 46.0 | 54.6 | 25 | 1 1/2 2 | ||
Розміри торця конуса DIN 60 ° (DIN 7631)
TубеO.D.мм | T | Ø D1мм | Ø D2мм | L1 мм | SWмм |
4–5 06 08 10 12 15 18 22 28 35 42 | M10×1.5 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×1.5 M38×1.5 M45×1.5 M52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
