Типи виробів: 1FH9-OG o Кільцеві ущільнювачі для труб з кільцем
Галузеві стандарти: SAE J1453, ISO 8434-3, ISO6149-2
Підключення E до F стиль: 90 ° ELBOW ORFS MALE O-RING / METIRC MALE РЕГУЛЯТОРНІ СЕРІЇ СТУДЕНТУ
Форма: Лікоть, прямий, Трійник, Хрест і т.д.
ORFS Фітинги Норма робочого тиску: від 3215 фунтів / кв. Дюйм до 5800 фунтів на квадратний дюйм, 216 бар до 400 бар.
Комплект розмірів з кільцями з плоским обличчям та дизайн ущільнення з кільцем для обличчя, який ми також можемо запропонувати.
Різниця між ущільнювачем o кільця і ущільнювачем
Матеріал фурнітури: латунь; Вуглецева сталь; Нержавіюча сталь
Застосування: Сільськогосподарське обладнання, автомобільний процес, хімічна передача, будівельне обладнання, передача палива, гідравлічне, виробниче обладнання, морське, поводження з матеріалами, мобільне обладнання, нафтопромисловість, упаковка, транспорт

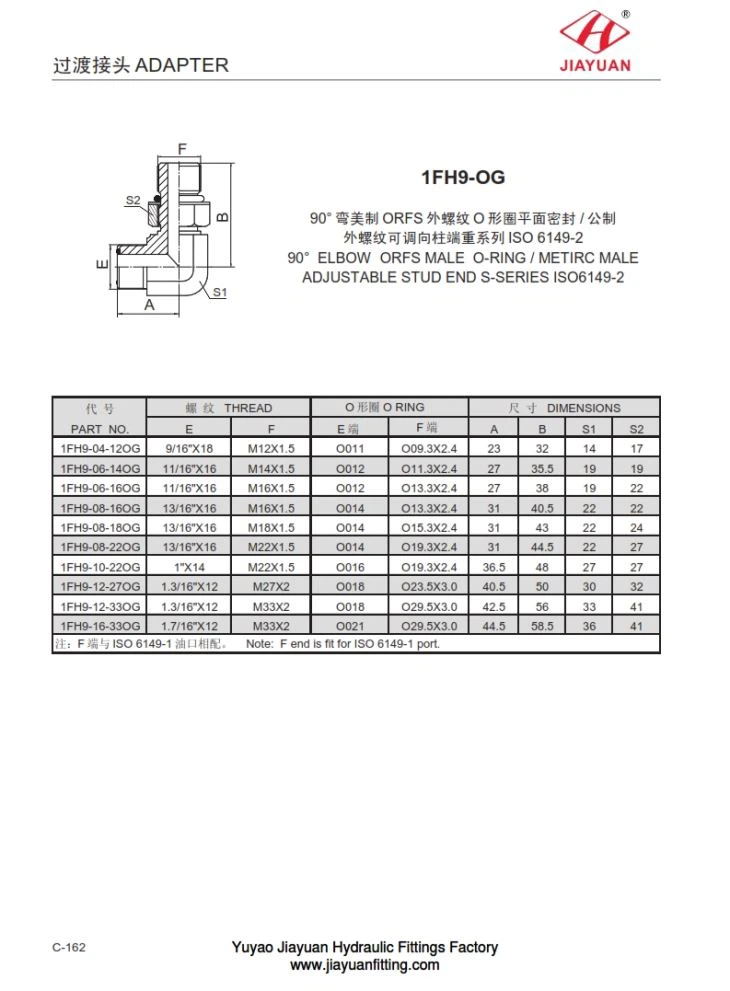

1FH9-OG 90 ° лікоть ORFS чоловіче ущільнювальне кільце / метричний чоловічий регульований кінець шпильки s-серія Розмір Розмір таблиці таблиці наступним чином:
PA RT Н О. | T HR EA D | О R I O NG | DIM E N S I O NS | |||||
Е | Ж | Е | Ж | А | Б | S 1 | S 2 | |
1 F H9 - 04 - 12 O G | 9/16 " X 18 | M12 X 1.5 | O 011 | O 09.3 X 2.4 | 23 | 32 | 14 | 17 |
1 F H9 - 06 - 14 O G | 11/16 " X 16 | M14 X 1.5 | O 012 | O 11,3 X 2.4 | 27 | 35.5 | 19 | 19 |
1 F H9 - 06 - 16 O G | 11/16 " X 16 | M16 X 1.5 | O 012 | O 13,3 X 2.4 | 27 | 38 | 19 | 22 |
1 F H9 - 08 - 16 O G | 13/16 " X 16 | M16 X 1.5 | O 014 | O 13,3 X 2.4 | 31 | 40.5 | 22 | 22 |
1 F H9 - 08 - 18 O G | 13/16 " X 16 | M18 X 1.5 | O 014 | O 15,3 X 2.4 | 31 | 43 | 22 | 24 |
1 F H9 - 08 - 22 O G | 13/16 " X 16 | M22 X 1.5 | O 014 | O 19,3 X 2.4 | 31 | 44.5 | 22 | 27 |
1 F H9 - 10 - 22 O G | 1 " X 14 | M22 X 1.5 | O 016 | O 19,3 X 2.4 | 36.5 | 48 | 27 | 27 |
1 F H9 - 12 - 27 O G | 1.3 / 16 " X 12 | M27 X 2 | O 018 | O 23,5 X 3.0 | 40.5 | 50 | 30 | 32 |
1 F H9 - 12 - 33 O G | 1.3 / 16 " X 12 | M33 X 2 | O 018 | O 29,5 X 3.0 | 42.5 | 56 | 33 | 41 |
1 F H9 - 16 - 33 O G | 1,7 / 16 " X 12 | M33 X 2 | O 021 | O 29,5 X 3.0 | 44.5 | 58.5 | 36 | 41 |
Ж I S O 6149 - 1 Примітка: F end i s f i t f або I S O 6149 - 1 po r t. | ||||||||
