Метрична нитка плоска діаграма розміру порту обличчя
Плоский порт обличчя з метричними потоками (ISO 9974-1) DIN 3852, частина 1
Паралельні нитки роблять ущільнення за допомогою ряду різних кілець або шайб. Ущільнення утворюється між чоловічим кінцем і гладкою рівною поверхнею на жіночому кінці.
Теми показників ISO 261
Розмір теми показника | Чоловіча нитка O.D. (мм) | Жіноча нитка I.D (мм) |
M8 х 1,0 | 8 | 7 |
M10 x 1,0 | 10 | 9 |
M12 x 1,5 | 12 | 10.5 |
M14 x 1,5 | 14 | 12.5 |
M16 x 1,5 | 16 | 14.5 |
M18 x 1,5 | 18 | 16.5 |
M20 x 1,5 | 20 | 18.5 |
M22 x 1,5 | 22 | 20.5 |
M24 x 1,5 | 24 | 22.5 |
M26 x 1,5 | 26 | 24.5 |
M27 x 2,0 | 27 | 25 |
M33 x 2,0 | 33 | 31 |
M36 x 2,0 | 36 | 34 |
M42 x 2,0 | 42 | 40 |
M45 x 2,0 | 45 | 43 |
M48 x 2,0 | 48 | 46 |

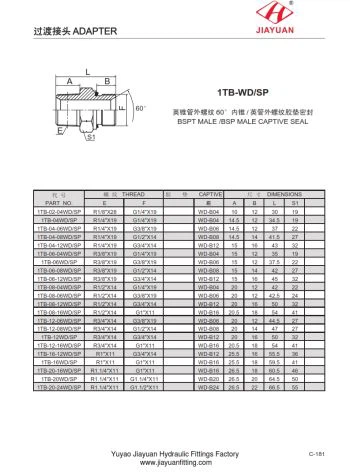

BSPP потік плоский особа порт фітинг розмір діаграми
Плоский порт обличчя з британськими стандартними трубами паралельні нитки (ISO 1179-1) DIN 3852, частина 2
Паралельні нитки роблять ущільнення за допомогою ряду різних кілець або шайб. Ущільнення утворюється між чоловічим кінцем і гладкою рівною поверхнею на жіночому кінці.
