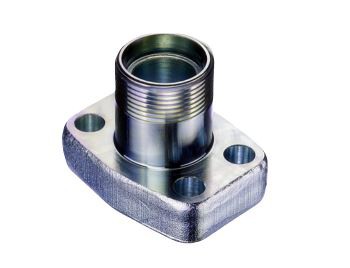

SAE J514 JIC трубний фітинг позначений словом "Connector", за яким слідує ISO 8434-2, за яким слідує пробіл, потім символи літер стилю роз'єму.
Позначення символу букв jic для стилю роз'єму має три частини: 1) тип кінцевого з'єднання відразу, за яким слідує 2) форма з'єднувача і 3) за вказівкою, що замовлений повний з'єднувач. Букви A та B використовуються для розрізнення різних стилів, якщо такі варіанти існують.
Кінці трубки вважаються чоловічими і тому не повинні бути включені в код типу з'єднання. Однак, якщо задіяний інший тип кінцевого типу, він повинен бути позначений.
Зменшуючи роз'єми та лікті, слід позначити перший кінець більшої труби.
З'єднувачі шпильки мають бути позначені, вказавши спочатку кінець трубки, а потім розмір різьблення для кінця шпильки.
Для роз'ємів трійника порядок позначення кінців з'єднань має бути від більшого до меншого кінця труби на ходу, після чого закінчується гілка.
Для перехресних з'єднувачів порядок позначення кінців з'єднань має бути зліва направо, за яким слід зверху вниз, причому більші кінці зліва і зверху.
Використовуються такі символи літер:
Тип кінця підключення Лист
Перекриття BH
Поворотний SW
Редуктор RD
Шпилька SD
Форма листа
Прямий S
Коліно E
Коліно 45 ° E45
Т Т
Запустити трійник RT
Відділення трійник BT
Перехрестя K
Long L
Тип компонента Letter
Горіх N
Рукав SL
Блокування LN
Plug PL
Заглушка CP
Ніпельний НП
Метрична М
Дюйм I
Індикація повноти Лист
Повний з'єднувач C
Типи кінцевого ущільнення Лист
Ущільнення метал-метал B
Еластомерне ущільнення Е
Ущільнення ущільнення F
Приклади 37 ° роз'єднаних роз'ємів і позначень наведено на рис. 2 і 3.
ПРИКЛАД Прямий штекерний з'єднувач (SDS), у тому числі ущільнювальне кільце без втулки і гайки, для використання з трубами з діаметром 12 мм з 3 / 4-16 UNF шпилькою згідно зі стандартом ISO 11962-3 призначений для замовлення: ISO 8434-2 SDS-12 × × 3 / 4-16
