Розміри гідравлічних фланцевих фітингів відповідають SAE J518 та 4-болтовому фланцевому з'єднанню ISO 6162, кінці арматури виконані із шлангом із гофрованим наконечником, трубним з'єднувачем серії ISO 8434, зварним зварним та стиковим зварним швом, внутрішнім портом, таким як Metric, BSPP, UNF , NPT, BSPT підключення портів.
типи гідравлічних фланцевих фітингів наступні:
Гідравлічні фланцеві фітинги, які також називають фланцевими фітингами sae з 4 болтами, він розроблений з розмірами кільцевих канавок sae фланця, розміри порту сае фланця, кінці арматури фланцевих блоків розроблені з портом SAE ORB, портом NPT, портом BSPP, гніздом типи зварного та стикового зварного шва.

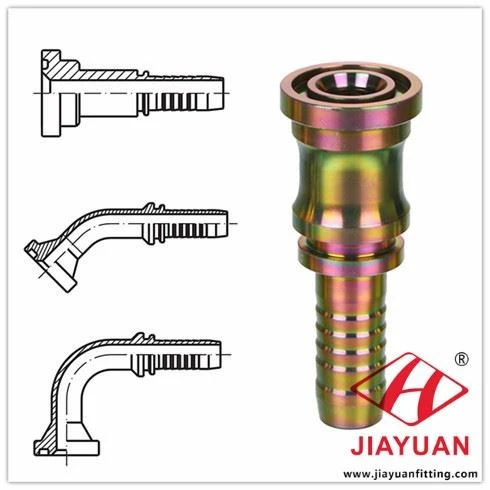

Гідравлічні фланцеві шлангові фітинги, які також називаються шланговими фітингами sae з фланцевою головкою, збираються з розділеними половинами фланців. Фланцева головка SAE виконана з розмірами канавок ущільнювального кільця, включаючи робочий тиск 3000 фунтів на квадратний дюйм і 6000 фунтів на квадратний дюйм, кінець шланга виконаний з блокуванням 9000 фунтів на квадратний дюйм, поперечний шланг 6000psi , дротяний шланг 3000 psi. є два шлангові шлангові фланці та один шланговий фітинг для шлангового фланця, призначені для різної конструкції гідравлічних шлангів.
Гідравлічні фланцеві трубопровідні фітинги, які також називаються перехідниками фланців sae, збираються за допомогою фланцевих затискачів sae. Фланцева головка SAE виконана з розмірами ущільнювального кільця. Кінці арматури фланцевих труб доступні у пряморізному порту SAE ORB, метричному, BSPP та UNF; порт конічної різьби NPT, BSPT. фігури мають прямий, ліктьовий, хрестовий, трійник тощо. типу робочого тиску мають фланцеві адаптери з кодом 62 і фланцеві адаптери з кодом 61.
Гідравлічні фланцеві зварні фітинги, які також називають фланцевими фітингами зварного шва, постійно з'єднуються зварювальними трубками. Головка фланця SAE відповідає стандартній конструкції ISO 6162, кінці зварних фітингів доступні в зварному зварному з'єднанні, стикові зварні з'єднання. .
Типи матеріалів гідравлічних саєвих фланцевих фітингів та перехідників:
Фланцеві фітинги гідравлічного шланга з нержавіючої сталі
Гідравлічні перехідники Sae з вуглецевої сталі
Нормативи гідравлічних фланцевих фітингів
4-болтові фланцеві з'єднання, що відповідають SAE J518 та ISO 6162-1 та -2, є перевіреними, герметичними з'єднаннями, особливо придатними для більших розмірів, більш високих тисків та збірки в щільних приміщеннях. Різьбові портові з'єднання, такі як пряме різьбове кільце SAE та ISO 6149, досить прості у складанні та забезпечують 6000 фунтів на квадратний дюйм та більш високий тиск до розміру
12 (М27). Крім цього розміру тиск починає знижуватися, а моменти монтажу швидко зростають. 4-болтові фланцеві з'єднання забезпечують можливість з'єднання більших розмірів та досягнення вищого тиску при розумних моментальних моментах
Відео введення типів штуцерів гідравлічних фланців:
Якщо ви не знайдете' не знайдете того, що вам потрібно, надішліть електронний лист на jyray@72338.com
Робота з підключення гідравлічного фланця
Чотири болтові фланцеві з'єднання (SAE J518) - це перевірене герметичне з'єднання, особливо підходить для більших розмірів. В результаті вона досягла світового визнання.
Успіх зв’язків полягає в його простоті. Це статичне торцеве ущільнення з використанням ущільнювального кільця з високим дурометром для ущільнення та затискачів та болтів для утримання сили, як показано на рис. Альтернативно, скріплена ущільнювальна пластина знаходиться між поверхнею отвору та плоскою поверхнею механічно сформованої фланцевої трубки, як показано на рис. L4, для досягнення тих самих результатів.
(Ущільнювальне кільце) ущільнюється між дном паза в головці фланця і плоскою поверхнею отвору або фланцевої накладки, забезпечуючи надійне м'яке ущільнення. Альтернативна ущільнювальна пластина має на внутрішньому краї гумове ущільнення з високим дюрометром, яке стискається між двома рівними поверхнями, забезпечуючи м’яке ущільнення з однаковою надійністю. Контакт метал-метал на зовнішній стороні фланця з торцевою поверхнею утримує ущільнення від видавлювання під тиском. Цей контакт метал-метал підтримується затискною силою, що забезпечується затягуванням болтів через затискачі.
Ця проста конструкція забезпечує кілька переваг перед різьбовими з'єднаннями портів, таких як NPTF, SAE, BSPP, ISO 6149 тощо у більших розмірах:
• Можливість підключення до 5-дюймової трубки OD (лише для коду 61)
• Значно менший момент затягування, необхідний для чотирьох болтів, порівняно з тим, який потрібен для різьбового отвору еквівалентного розміру
• Менший момент затягування означає менші гайкові ключі та зазори повороту ключа - забезпечуючи легкість монтажу в щільних приміщеннях
• До 6000 фунтів на квадратний дюйм через 2-дюймовий розмір (лише код 62)
• Єдина точка ущільнення між трубкою / трубою / шлангом і портом
• Легкість демонтажу завдяки використанню розділених хомутів
Один з недоліків підключення - він вимагає більшої площі (відбиток стопи) на компоненті, ніж еквівалентний різьбовий порт.
