Напівфланцеві муфти
Напівфланці закликає німецький стандарт компанії SN 532, дорівнюючи розділеним половинам фланців ISO 6162 та SAE J518. Існують напівфланцеві типи SAE 3000 psi (код 61) та SAE 6000 psi (код 62), які також відповідають SN 532 частина 1 та SN 532 частина 2.
Ви знайдете 2 напівфланці у фланцевих з'єднувальних з'єднаннях, SAE-фланці з фланцевим зварювальним горлом 3000 psi і 6000 psi.

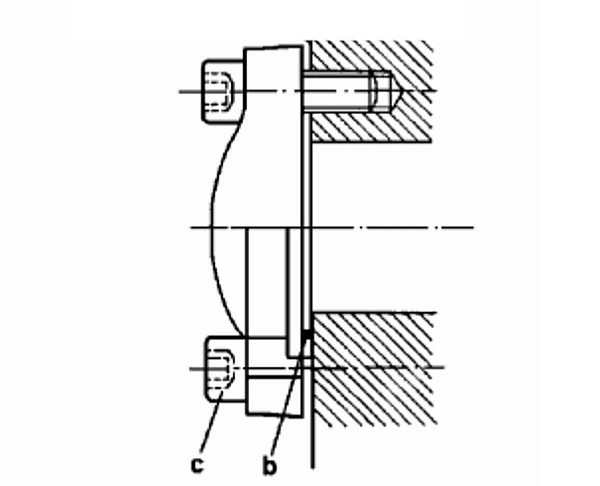

Фланцеве з'єднання типу А здійснюється від труби до порту SAE: 2 напівфланці; фланцева зварювальна горловина з ущільнювальним кільцем; Ущільнювальне кільце; болти.
З'єднувальне з'єднання фланця типу В здійснюється від трубки до трубки: 2 напівфланці; фланцева зварювальна горловина з ущільнювальним кільцем; Ущільнювальне кільце; болти і гайки; фланцева зварювальна шийка без ущільнювального кільця; суцільний фланець.
Фланцеве з'єднання типу C з однією фланцевою зварювальною горловиною: 2 напівфланці; фланцева зварювальна горловина з ущільнювальним кільцем; Ущільнювальне кільце; болти і гайки; суцільний фланець.
З'єднувальне з'єднання фланцевого типу D із глухою колоною: 2 напівфланці; фланцева зварювальна шийка без ущільнювального кільця; Ущільнювальне кільце; болти і гайки; сліпий комір з ущільнювальним кільцем.
Фланцеве з’єднання типу Е із глухим колоритом: 2 напівфланці; Ущільнювальне кільце; болти; сліпий комір з ущільнювальним кільцем.
Фланцеве муфтове з'єднання типу F із глухою колоною: 2 напівфланці; Ущільнювальне кільце; гвинти;
Розміри напівфланцевих затискачів однакові з затискачами з роздільним фланцем FL / FS
Частина No | DN | З'єднання труб | A | T | L | M | Болт | Ущільнювальне кільце | |
Зовні макс | всередині макс | ||||||||
FCSN-12L | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | M10x30 | 24,99x3,53 |
FCSN-16L | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | M10x30 | 32,92x3,53 |
FCSN-20L | 1 1/4" | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | M10x35 | 37,69x3,53 |
FCSN-24L | 11/2 ГГ quot; | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
FCSN-32L | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
