Типи виробів: 1JFL9 Гідравлічний фланець JIC, штуцер-адаптер 1JFL9
Галузеві стандарти: ISO 6162, SAE J518, SAE J514, ISO 8434-2.
Підключення E до F стиль: 90 ° ELBOW JIC MALE 74 ° CONE / L-СЕРІЙНА ФЛАНЗ ISO 6162-1
Форма: Лікоть
Норма робочого тиску: код SAE 61 становить від 2,5 до 31,5 Мпа; Код SAE 62 - 40 Мпа.
Матеріал фурнітури: латунь; Вуглецева сталь; Нержавіюча сталь
Застосування: Сільськогосподарське обладнання, автомобільний процес, хімічна передача, будівельне обладнання, передача палива, гідравлічне, виробниче обладнання, морське, поводження з матеріалами, мобільне обладнання, нафтопромисловість, упаковка, транспорт

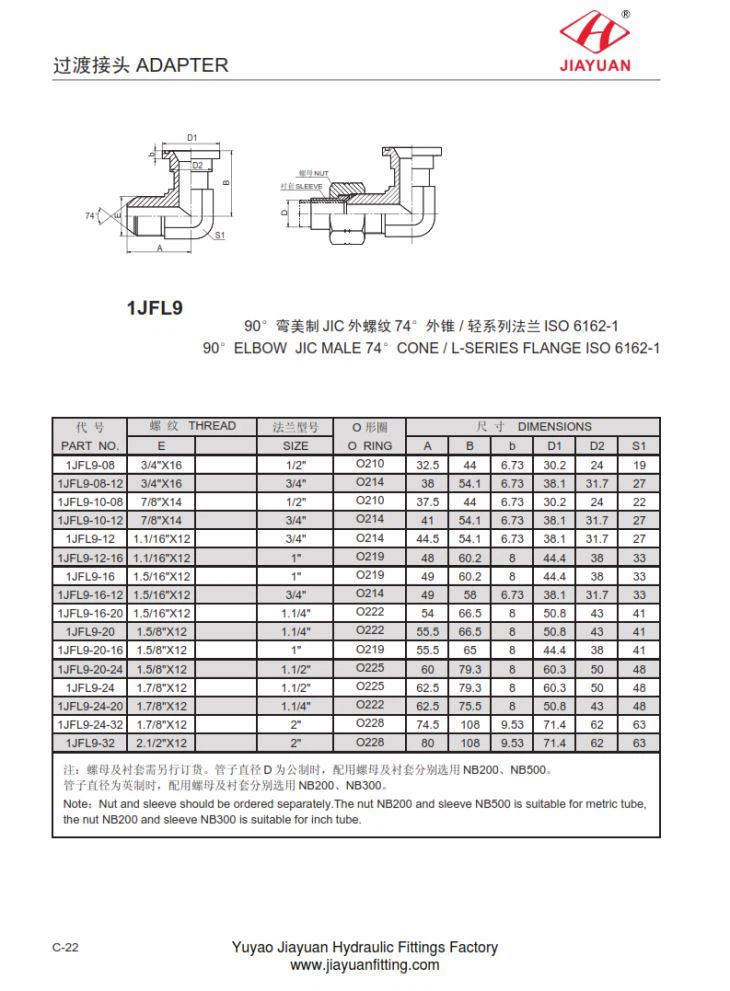

1JFL9 Лікоть 74 фланцевий адаптер серії L L ISO 6162 Розмір таблиці таблиці розмірів наступним чином
ЧАСТИНА НЕТ. | РІЗКА | О O РІЗНЕ | РОЗМІРИ | |||||||
Е | РОЗМІР | А | Б | б | D1 | D2 | S1 | |||
1JFL9-08 | 3/4 "X16 | 1/2 " | O210 | 32.5 | 44 | 6.73 | 30.2 | 24 | 19 | |
1JFL9-08-12 | 3/4 "X16 | 3/4 " | O214 | 38 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | |
1JFL9-10-08 | 7/8 "X14 | 1/2 " | O210 | 37.5 | 44 | 6.73 | 30.2 | 24 | 22 | |
1JFL9-10-12 | 7/8 "X14 | 3/4 " | O214 | 41 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | |
1JFL9-12 | 1.1 / 16 "X12 | 3/4 " | O214 | 44.5 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | |
1JFL9-12-16 | 1.1 / 16 "X12 | 1 " | O219 | 48 | 60.2 | 8 | 44.4 | 38 | 33 | |
1JFL9-16 | 1,5 / 16 "X12 | 1 " | O219 | 49 | 60.2 | 8 | 44.4 | 38 | 33 | |
1JFL9-16-12 | 1,5 / 16 "X12 | 3/4 " | O214 | 49 | 58 | 6.73 | 38.1 | 31.7 | 33 | |
1JFL9-16-20 | 1,5 / 16 "X12 | 1,1 / 4 " | O222 | 54 | 66.5 | 8 | 50.8 | 43 | 41 | |
1JFL9-20 | 1,5 / 8 "X12 | 1,1 / 4 " | O222 | 55.5 | 66.5 | 8 | 50.8 | 43 | 41 | |
1JFL9-20-16 | 1,5 / 8 "X12 | 1 " | O219 | 55.5 | 65 | 8 | 44.4 | 38 | 41 | |
1JFL9-20-24 | 1,5 / 8 "X12 | 1,1 / 2 " | O225 | 60 | 79.3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24 | 1,7 / 8 "X12 | 1,1 / 2 " | O225 | 62.5 | 79.3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24-20 | 1,7 / 8 "X12 | 1,1 / 4 " | O222 | 62.5 | 75.5 | 8 | 50.8 | 43 | 48 | |
1JFL9-24-32 | 1,7 / 8 "X12 | 2 " | O228 | 74.5 | 108 | 9.53 | 71.4 | 62 | 63 | |
1JFL9-32 | 2.1 / 2 "X12 | 2 " | O228 | 80 | 108 | 9.53 | 71.4 | 62 | 63 |
