1. Визначення SAE фланцевого адаптера, SAE - це Товариство автомобільних інженерів у США, що розробляє стандарти для інженерних фахівців в гідравлічних енергетичних галузях. це фланцеве з'єднання з гідравлічною трубкою з фланцями та трубою, адаптери, з'єднання шлангів SAE фланцевими затискачами та 4 болтами, це фланцевий порт до кінця адаптера, також можна вибрати як конусний роз'єм 24 °, з'єднувач ORFS, роз'єм 37 , 60-градусний конусний з'єднувач.
2. Методи збірки гідравлічних фланцевих адаптерів SAE, як показано на фланцях SAE, натисніть на посилання. Звичайно з'єднання з фланцевого порту SAE з кінцями адаптера, стандарти кінців адаптера (з'єднання металевих труб для живлення і загального використання) наступні:
● Конусні роз'єми на 24 градуси (ISO 8434-1: 2007)
● Роз'єднані роз'єми 37 ° (ISO 8434-2: 2007)
● Роз'єм плоского ущільнення ущільнювача (ISO 8434-3: 2005)
● Конусні з'єднувачі 60 ° з або без ущільнювального кільця (ISO 8434-6: 2009)
3. Розміри SAE-порту для гідравлічних з'єднувальних фланцевих з'єднувачів у вигляді фланцевих з'єднувачів 61/62:
Код SAE 61 Роз'єм фланцевого порту
Код SAE 62 Роз'єм фланцевого порту
Деталі порту - ISO 6162
1) 1 МПа = 10 бар = 145 PSI.
2) Не для нового дизайну.
3) 90 дрометричний нітрил є стандартним для гідравлічних застосувань.

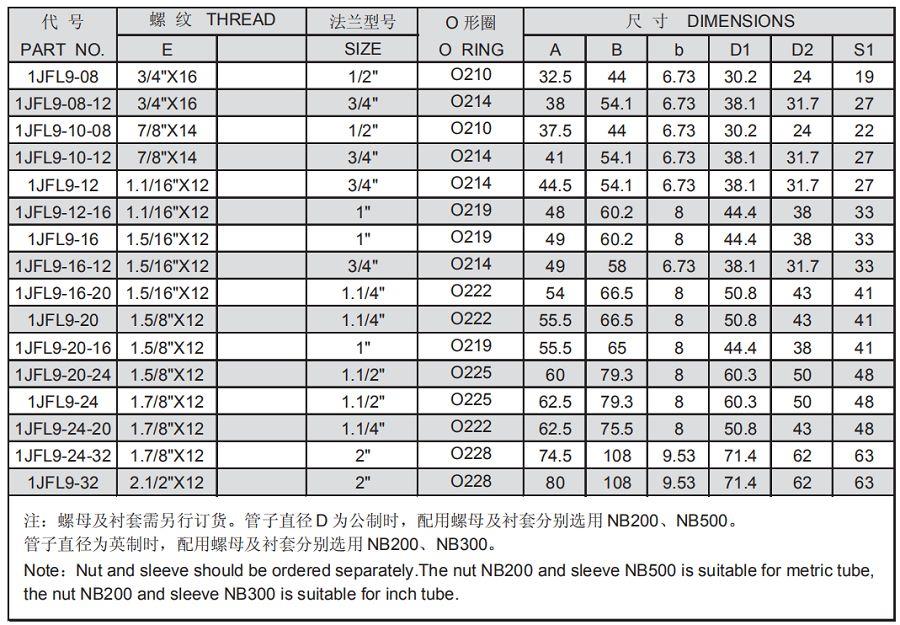

1. Роз'єм фланцевої труби SAE JIC 37 1JFL9
