Категорія продукту: SAE J512 та J513 автомобільна трубна арматура-45 градусів типу спалаху.
Таблиця розмірів ниток UNF: від UNF 5/16 ”до UNF 1-3 / 8”. Відповідно до стандарту ANSI B1.1 FED-STD-H28 / 2.
Матеріали розжарювальної арматури SAE 45 градусів: нержавіюча сталь, латунь та вуглецева сталь.
Для типів різьбових труб: адаптер Npt, адаптери BSPT.

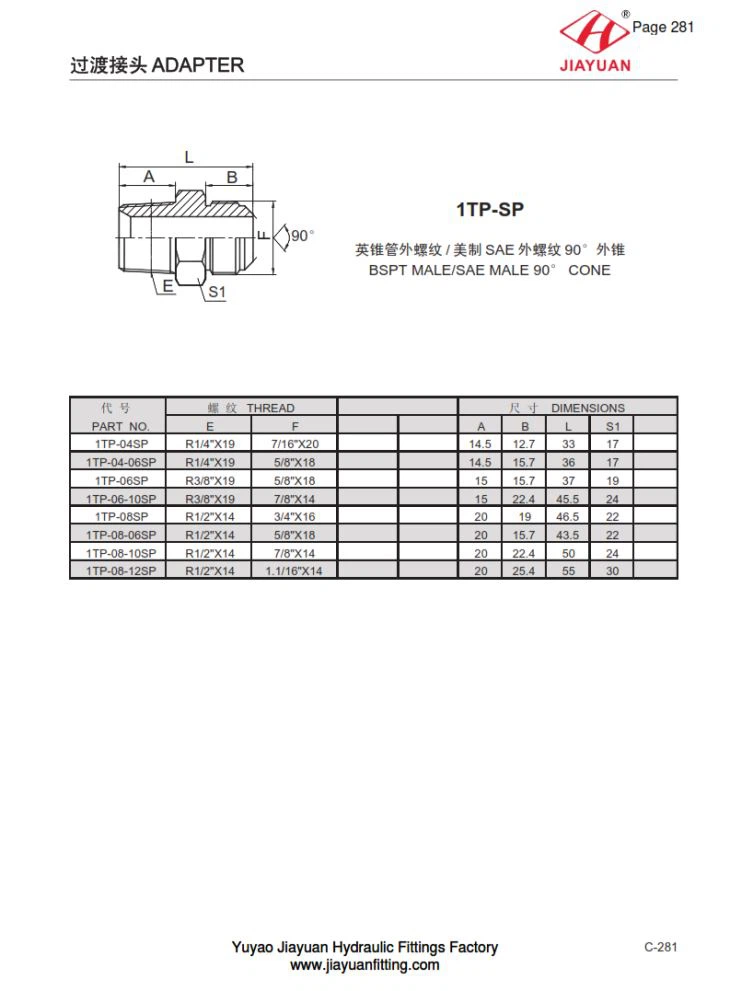

1TP-SP BSPT MALE / SAE MALE 90 ° CONE Таблиця вимірів наступним чином:
ЧАСТИНА НЕТ. | РІЗКА | РОЗМІРИ | |||||
Е | Ж | А | Б | L | S1 | ||
1TP-04SP | R1 / 4 "X19 | 7/16 "X20 | 14.5 | 12.7 | 33 | 17 | |
1TP-04-06SP | R1 / 4 "X19 | 5/8 "X18 | 14.5 | 15.7 | 36 | 17 | |
1TP-06SP | R3 / 8 "X19 | 5/8 "X18 | 15 | 15.7 | 37 | 19 | |
1TP-06-10SP | R3 / 8 "X19 | 7/8 "X14 | 15 | 22.4 | 45.5 | 24 | |
1TP-08SP | R1 / 2 "X14 | 3/4 "X16 | 20 | 19 | 46.5 | 22 | |
1TP-08-06SP | R1 / 2 "X14 | 5/8 "X18 | 20 | 15.7 | 43.5 | 22 | |
1TP-08-10SP | R1 / 2 "X14 | 7/8 "X14 | 20 | 22.4 | 50 | 24 | |
1TP-08-12SP | R1 / 2 "X14 | 1.1 / 16 "X14 | 20 | 25.4 | 55 | 30 | |
