Типи виробів: 2FK o кільцеві ущільнювальні трубки
Галузеві стандарти: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Підключення E до F стиль: ORFS MALE / JIS METRIC FEMALE
Форма: Лікоть, прямий, Трійник, Хрест і т.д.
ORFS Фітинги Норма робочого тиску: від 3215 фунтів / кв. Дюйм до 5800 фунтів на квадратний дюйм, 216 бар до 400 бар.
Комплект розмірів з кільцями з плоским обличчям та дизайн ущільнення з кільцем для обличчя, який ми також можемо запропонувати.
Різниця між ущільнювачем o кільця і ущільнювачем
Матеріал фурнітури: латунь; Вуглецева сталь; Нержавіюча сталь
Застосування: Сільськогосподарське обладнання, автомобільний процес, хімічна передача, будівельне обладнання, передача палива, гідравлічне, виробниче обладнання, морське, поводження з матеріалами, мобільне обладнання, нафтопромисловість, упаковка, транспорт

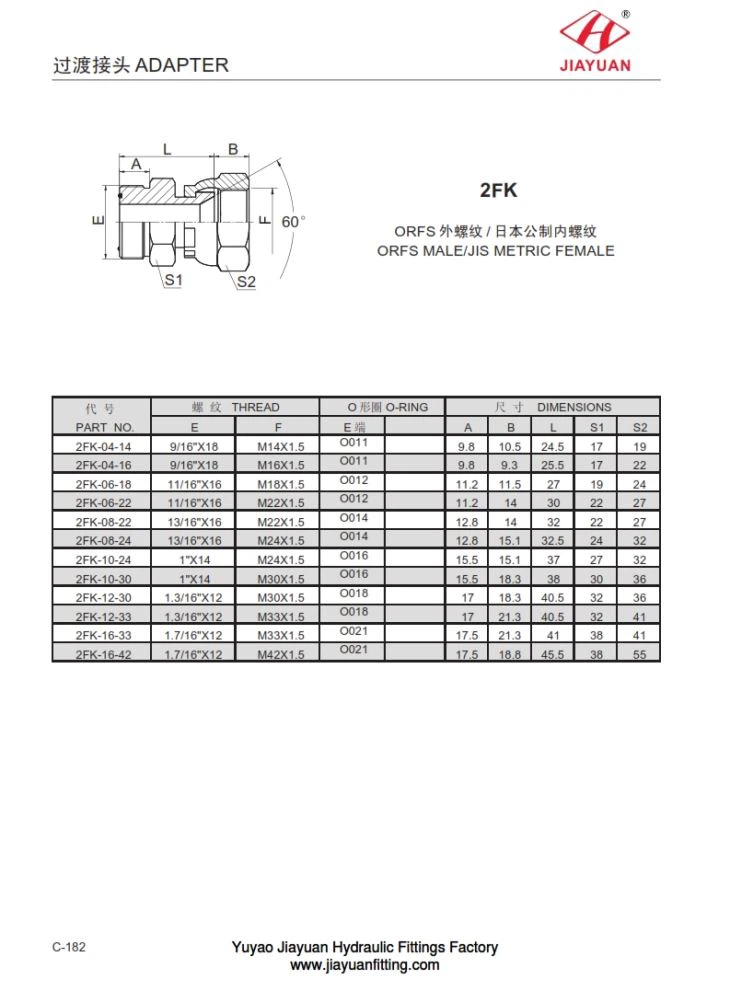

2FK ORFS чоловічий / jis метричний жіночий Таблиця Розмір Розмір таблиці наступним чином
ПАР Т НІ . | ТРИ Д | О O-RIN G | РОЗМІР S | ||||||
Е | Ж | Е | А | Б | L | S 1 | S 2 | ||
2ФК-04-1 4 | 9/16 "X1 8 | M14X1. 5 | O 01 1 | 9. 8 | 10. 5 | 24. 5 | 1 7 | 1 9 | |
2ФК-04-1 6 | 9/16 "X1 8 | M16X1. 5 | O 01 1 | 9. 8 | 9. 3 | 25. 5 | 1 7 | 2 2 | |
2ФК-06-1 8 | 11/16 "X1 6 | M18X1. 5 | O 01 2 | 11. 2 | 11. 5 | 2 7 | 1 9 | 2 4 | |
2ФК-06-2 2 | 11/16 "X1 6 | M22X1. 5 | O 01 2 | 11. 2 | 1 4 | 3 0 | 2 2 | 2 7 | |
2ФК-08-2 2 | 13/16 "X1 6 | M22X1. 5 | O 01 4 | 12. 8 | 1 4 | 3 2 | 2 2 | 2 7 | |
2ФК-08-2 4 | 13/16 "X1 6 | M24X1. 5 | O 01 4 | 12. 8 | 15. 1 | 32. 5 | 2 4 | 3 2 | |
2ФК-10-2 4 | 1 "X1 4 | M24X1. 5 | O 01 6 | 15. 5 | 15. 1 | 3 7 | 2 7 | 3 2 | |
2FK-10-3 0 | 1 "X1 4 | M30X1. 5 | O 01 6 | 15. 5 | 18. 3 | 3 8 | 3 0 | 3 6 | |
2FK-12-3 0 | 1.3 / 16 "X1 2 | M30X1. 5 | O 01 8 | 1 7 | 18. 3 | 40. 5 | 3 2 | 3 6 | |
2ФК-12-3 3 | 1.3 / 16 "X1 2 | M33X1. 5 | O 01 8 | 1 7 | 21. 3 | 40. 5 | 3 2 | 4 1 | |
2ФК-16-3 3 | 1,7 / 16 "X1 2 | M33X1. 5 | O 02 1 | 17. 5 | 21. 3 | 4 1 | 3 8 | 4 1 | |
2ФК-16-4 2 | 1,7 / 16 "X1 2 | M42X1. 5 | O 02 1 | 17. 5 | 18. 8 | 45. 5 | 3 8 | 5 5 | |
