Розміри та каталог арматури BSP однакові у різних постачальників.
Матеріал Види трубної арматури, такі як нержавіюча сталь, латунь та пластик.
Застосування різьбових трубних фітингів BSPP у Великобританії та США в арматурі для інструментальних труб та арматури для промислових труб.
Перехідники для підключення труби BSP до зварного шва, NPT чоловічий, SAE ORB, BSPT чоловічий, ORFS чоловічий, роз'єм для трубки DIN 2353, метричне ущільнювач тощо.
Форма трубного адаптера BSPP, таких як прямий, лікоть, трійник, хрест, редуктор.
Ми також можемо поставити до 2-дюймових фурнітури для BSP.

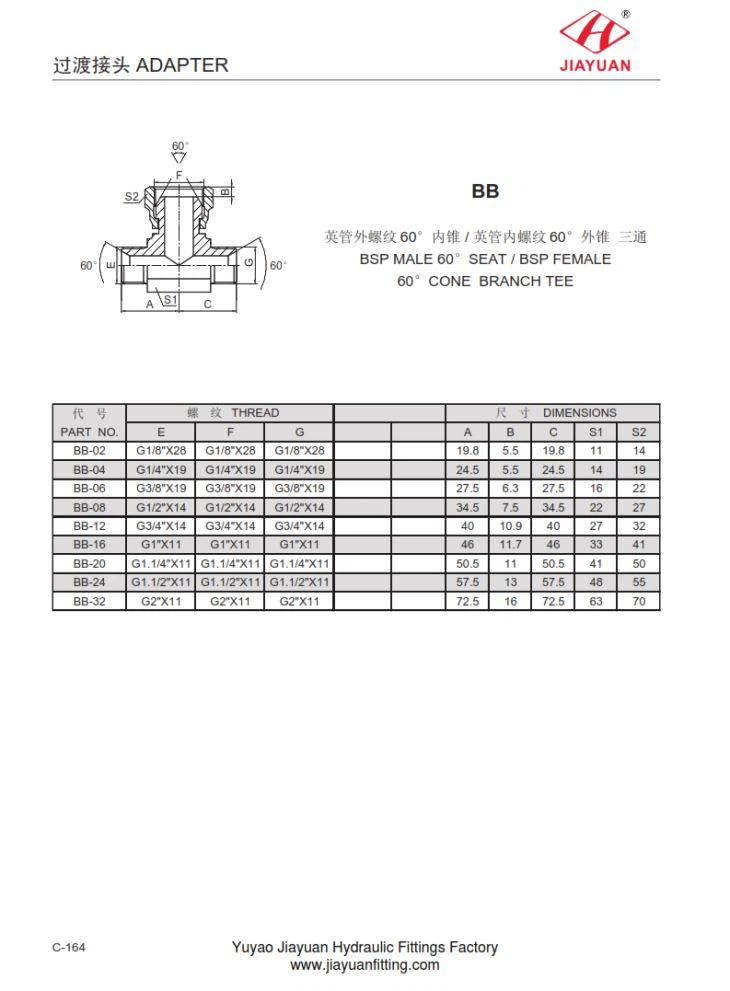

BB BSP MALE 60 ° SEAT / BSP FEMALE 60 ° CONE BRANCH TEE Таблиця розмірів трубопроводів наступним чином:
ЧАСТИНА НЕМАЄ. | РІЗКА | РОЗМІРИ | |||||||
Е | Ж | Г | А | Б | С | S1 | S2 | ||
BB-02 | G1 / 8 "X28 | G1 / 8 "X28 | G1 / 8 "X28 | 19.8 | 5.5 | 19.8 | 11 | 14 | |
BB-04 | G1 / 4 "X19 | G1 / 4 "X19 | G1 / 4 "X19 | 24.5 | 5.5 | 24.5 | 14 | 19 | |
BB-06 | G3 / 8 "X19 | G3 / 8 "X19 | G3 / 8 "X19 | 27.5 | 6.3 | 27.5 | 16 | 22 | |
BB-08 | G1 / 2 "X14 | G1 / 2 "X14 | G1 / 2 "X14 | 34.5 | 7.5 | 34.5 | 22 | 27 | |
BB-12 | G3 / 4 "X14 | G3 / 4 "X14 | G3 / 4 "X14 | 40 | 10.9 | 40 | 27 | 32 | |
BB-16 | G1 "X11 | G1 "X11 | G1 "X11 | 46 | 11.7 | 46 | 33 | 41 | |
BB-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 50.5 | 11 | 50.5 | 41 | 50 | |
BB-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 57.5 | 13 | 57.5 | 48 | 55 | |
BB-32 | G2 "X11 | G2 "X11 | G2 "X11 | 72.5 | 16 | 72.5 | 63 | 70 | |
